விவரக்குறிப்புகள்
வேகத்தைக் குறைத்தல்: 80 மீ / நிமிடம்
கிராஃபிக் வடிவமைப்பு ஆதரவு: DWG, DXF
விண்ணப்பம்: லேசர் கட்டிங்
நிபந்தனை: புதிய
தடிமன் வெட்டும்: 0-25 மிமீ
CNC அல்லது இல்லை: ஆம்
கூலிங் முறை: நீர் கூலிங்
கட்டுப்பாட்டு மென்பொருள்: Cypcut
Place of Origin:China Anhui (Mainland)
பிராண்ட் பெயர்: ACCURL
சான்றிதழ்: CE, ISO, SGS

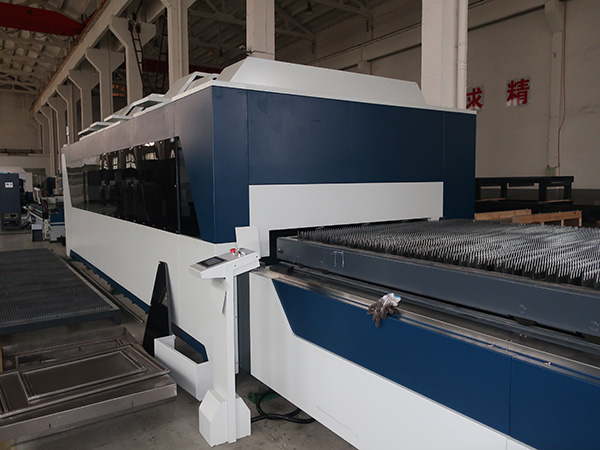

Product name:Fiber Laser Tube & Plate cutter
Power supply:5000W/700W/750W/800W/1000W/1200W/2000W
cutting shape:plate and pipe
வேலை பகுதி: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000 மிமீ
வகை: ஃபைபர் லேசர் கட்டிங்
Max position speed:80m/min
Tube cuting diameter:30mm-220mm
Tube cutting length:Less than 6m
X,Y axis position accucy:0.05mm
X,Y axis repeatability accuracy:0.025mm
விற்பனைக்கு பிறகு வழங்கப்பட்ட சேவை: பொறியாளர்கள் வெளிநாட்டு சேவை இயந்திரங்களுக்கு கிடைக்கும்
Advantages of Fiber laser cutting machine:
1. சிறந்த பாதை தரம்: சிறிய லேசர் புள்ளி மற்றும் அதிக வேலை திறன், உயர் தரம்.
2. உயர் வெட்டு வேகம்: வெட்டு வேகம் அதே சக்தி விட CO2 லேசர் வெட்டும் இயந்திரம் விட 2-3 மடங்கு ஆகும்.
3. நிலையான இயக்கம்: மேல் உலக இறக்குமதி ஃபைபர் லேசர்கள், நிலையான செயல்திறன், முக்கிய பகுதிகள் 100,000 மணி நேரம் அடைய முடியும்;
4. ஒளிமின் மாற்றத்திற்கான உயர் செயல்திறன்: CO2 லேசர் வெட்டு இயந்திரத்துடன் ஒப்பிடுக, ஃபைபர் லேசர் வெட்டும் இயந்திரம் மூன்று முறை ஒளி மின் மாற்ற திறன் கொண்டது.
5. குறைந்த செலவு: ஆற்றல் சேமித்து சூழலை பாதுகாக்க. Photoelectric மாற்று விகிதம் வரை 25-30% ஆகும். குறைந்த மின் சக்தி நுகர்வு, இது பாரம்பரிய CO2 லேசர் வெட்டும் இயந்திரத்தின் சுமார் 20% -30% ஆகும்.
6. குறைந்த பராமரிப்பு: ஃபைபர் வரி பரிமாற்றம் இல்லை லென்ஸ் பிரதிபலிக்கும், பராமரிப்பு செலவு சேமிக்க;
7 ஈஸி ஆபரேஷன்ஸ்: ஃபைபர் லீக் டிரான்ஸ்மிஷன், ஆப்டிகல் பாதையின் சரிசெய்தல்.
தொழில்நுட்ப அளவுருக்கள்
Effective working area (mm) | 3000x1500/4000x2000/6000x2000 | ||
Max pipe diameter | 200mm(can be customized by 600mm) | ||
Pipe length | 6mm | ||
Z axis stroke | 120 mm | ||
Max position speed | 60 m/min | ||
X,Y axis position accuracy | 0.05 mm | ||
X,Y repeatability accuracy | 0.025 mm | ||
லேசர் மூல | 500w/700w/750w/800w/1000w/1200w/2000w | ||
கார்பன் எஃகு | ≤10mm | ||
எஃகு | ≤ 4mm | ||
அலுமினியம் | ≤ 4mm | ||
Standard configuration
Fiber power supply | Raycus / ஐபிஜியுடன் | ||
Fiber cutting head | Raytool | ||
எந்திர உடல் | TAYOR | ||
Cross Beam | TAYOR | ||
வேலை அட்டவணை | TAYOR | ||
Gear box | Apex | ||
X,Y Rack and pinion | Sweden Linden | ||
Ball screw | Taiwan Hiwin | ||
rail | Taiwan Hiwin | ||
Pneumatic system | Japan SMC | ||
cooling system | Tayor | ||
Electrical components | Schneider | ||
கட்டுப்பாட்டு அமைப்பு | CypCut | ||
AC servo motor and driver | Yaskawa | ||
CAD/CAM software | Smart Nest professional | ||
Cutting parameter(700w laser power in case)
லேசர் சக்தி (W) | பொருள் | தடிமன் (மிமீ) | Speed(m/min) | Cutting gas |
700W | எஃகு | 0.5 | 21 | , N2 |
1 | 16 | , N2 | ||
2 | 5 | , N2 | ||
3 | 2 | , N2 | ||
4 | 1.2 | , N2 | ||
700W | கார்பன் எஃகு | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Total electricity cost
பொருட்களை | Power(kw) | Total Power(kw/h) | Total cost(usd/h) |
லேசர் | 2.9 | ≦20.9 | USD2.0 (Accounts for 60% total load) |
machine | 9.5 | ||
chiller | 4.5 | ||
Air compressor | 4 |
Gas cost
Gas type | Price (USD/cylinder) | Capacity(Min/cylinder) | Cost(USD/H) | கருத்து |
O2 | 2.5 | 60 | 2.5 | 1mm carbon steel |
, N2 | 4.2 | 15 | 16.5 | 1mm carbon steel |
Liquid N2 | 55 | 120 | 4.5 | 1mm stainless steel |
Air | 1.1(air compressor) | with Less than 2mm carbon steel, quality cutting |
Installation terms
Seller personnel will supervise installation as following:
1) installation and assembly
2) Positioning of machine and the work table
3) Running of cables and hoses from service entry point
4) Connection of electrical cables and gas hoses to the machine
Training terms
After the commissioning, Seller technician will commence Training.
The customer shall provide sufficient material and consumables to ensure satisfactory completion to training.
The training will comprise of the following things:
1) Overview of machine
2) Control features and operation
3) Machine maintenance and adjustment
4) Supervised running of machine
The training of the machine operator is concurrent with the installation and commissioning, therefore personnel must be available at all times.
